标题: [道路] 设置中插缓和曲线的复曲线 [打印本页]

作者: hulanting 时间: 2011-8-7 11:11 标题: 设置中插缓和曲线的复曲线

本帖最后由 hulanting 于 2011-8-9 06:00 编辑

中插缓和曲线的全长确定后，结合其它参数如大、小圆半径，两交点偏角，前、后缓和曲线长度等，就可以计算复曲线的要素并绘制整个复曲线。

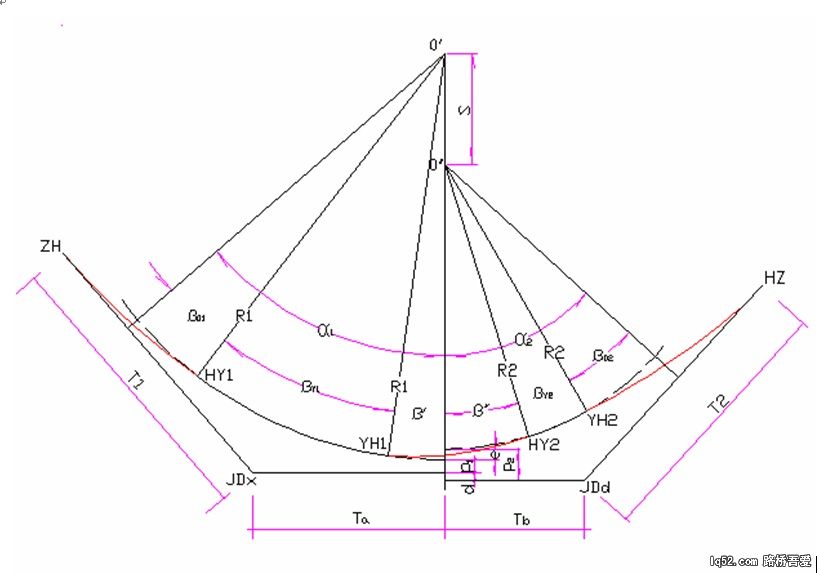

一个完整的复曲线示例图如下：

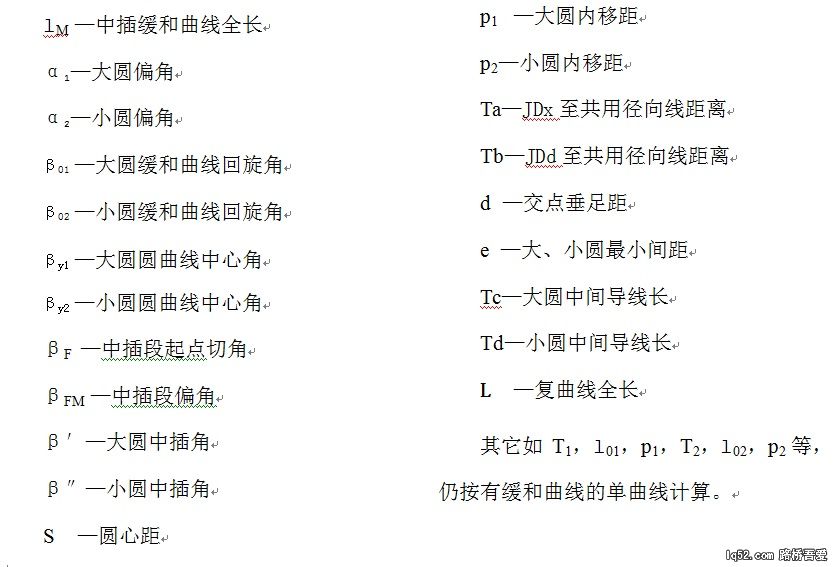

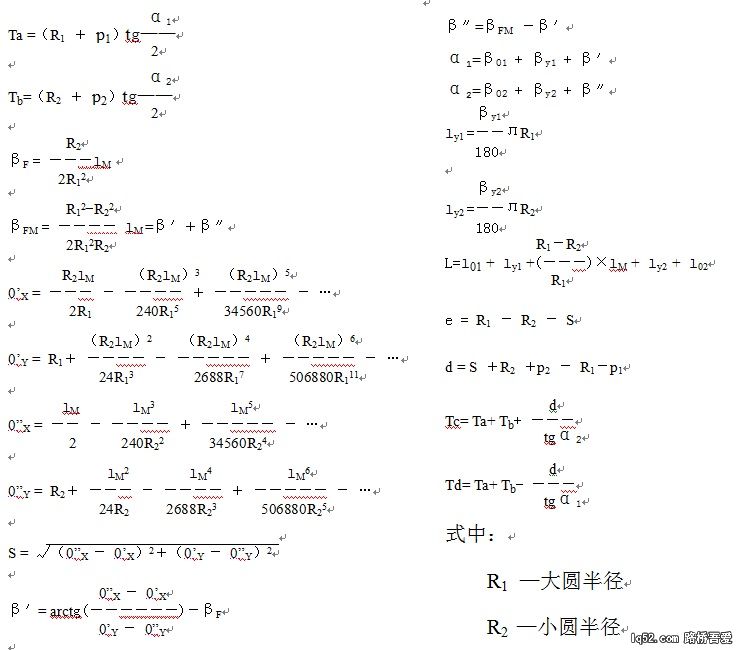

上图相关要素计算公式如下：

设置中插缓和曲线的复曲线.rar (13.57 KB)

图片附件: 设置中插缓和曲线的复曲线.jpg (2011-8-7 10:36, 42.24 KB) / 下载次数 106
http://www.lq52.com/bbs/attachment.php?aid=5259&k=a8122b0158cf064100f20030d6268920&t=1785164148&sid=6MWZUG

图片附件: 设置中插缓和曲线的复曲线.jpg (2011-8-7 10:49, 42.24 KB) / 下载次数 105
http://www.lq52.com/bbs/attachment.php?aid=5260&k=b7e2f53a564420e670d29ae9791b5d10&t=1785164148&sid=6MWZUG

图片附件: 计算公式1.jpg (2011-8-7 10:53, 60.11 KB) / 下载次数 119
http://www.lq52.com/bbs/attachment.php?aid=5261&k=b5a2145f5438bbca60d260e6b281ca62&t=1785164148&sid=6MWZUG

图片附件: 计算公式2.jpg (2011-8-7 10:55, 99.82 KB) / 下载次数 113
http://www.lq52.com/bbs/attachment.php?aid=5262&k=e5fa440e781a5340f9127a4d60ae7a18&t=1785164148&sid=6MWZUG

图片附件: 计算公式2.jpg (2011-8-7 11:08, 62.29 KB) / 下载次数 121
http://www.lq52.com/bbs/attachment.php?aid=5263&k=b29efda49fdd1702b5a9223023add670&t=1785164148&sid=6MWZUG

附件: 设置中插缓和曲线的复曲线.rar (2011-8-9 05:59, 13.57 KB) / 下载次数 2
http://www.lq52.com/bbs/attachment.php?aid=5265&k=2294426065471892f6cb87d0010ea26c&t=1785164148&sid=6MWZUG
