作者: hulanting 时间: 2011-8-3 14:20 标题: 中插缓和曲线弧长计算续

本帖最后由 hulanting 于 2011-8-3 18:50 编辑


在一个完整的复曲线中，大圆或小圆所对应的偏角分别等于各自旁插缓和曲线回旋角、圆曲线的圆心角及中插角三者之和。有时当偏角不太大，旁插缓和曲线回旋角、圆曲线的圆心角又必须占用较多份额，那么用于设置缓和曲线所剩余的角度（可称其为可插角）有可能限制设置中插缓和曲线的长度。此时仅用圆心距及大、小圆半径计算出的弧长，不一定就能满足要求。为此再奉上依大、小圆可插角及半径计算弧长的应用程序两款。供需要者试用。

中插缓和曲线计算(二).rar (8.17 KB)

中插缓和曲线计算(三).rar (8.26 KB)

附件: 中插缓和曲线计算(二).rar (2011-8-3 14:17, 8.17 KB) / 下载次数 3
http://www.lq52.com/bbs/attachment.php?aid=5253&k=08c77b0f3f66e5ea38539e45360fa90c&t=1785149516&sid=797NBP

附件: 中插缓和曲线计算(三).rar (2011-8-3 14:19, 8.26 KB) / 下载次数 3
http://www.lq52.com/bbs/attachment.php?aid=5254&k=7d7ca8e2c403037ab0f0c434a3a49bb5&t=1785149516&sid=797NBP

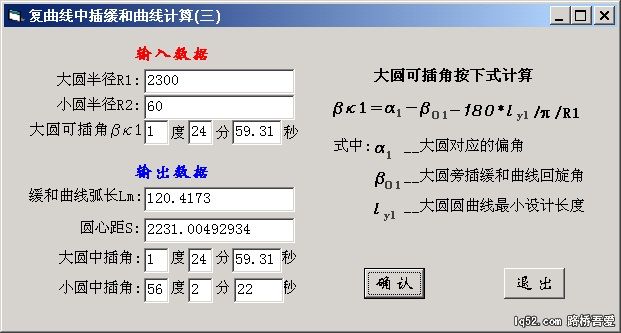

图片附件: 方式二.jpg (2011-8-3 18:47, 34.91 KB) / 下载次数 108
http://www.lq52.com/bbs/attachment.php?aid=5255&k=32bfc01015eba7a05e2822ec02c9e0ae&t=1785149516&sid=797NBP

图片附件: 方式三.jpg (2011-8-3 18:49, 35.46 KB) / 下载次数 98
http://www.lq52.com/bbs/attachment.php?aid=5256&k=b93247306337757b9486c15fcdc88528&t=1785149516&sid=797NBP

作者: hulanting 时间: 2011-8-5 06:09

图中的计算式变形了！重做吧！

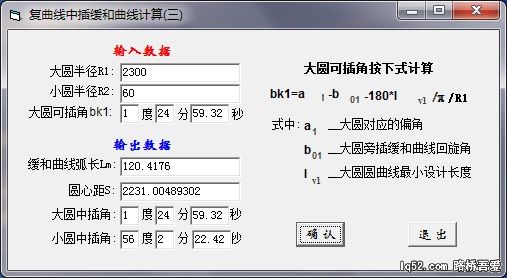

图片附件: 中插段计算(2).jpg (2011-8-5 06:06, 42.51 KB) / 下载次数 104
