作者: 路桥吾爱资料员 时间: 2010-4-13 09:06 标题: 城市道路路灯设计图

说明：
1.本图尺寸单位均以米计，比例1:500。
2.灯具选用IP66型道路照明灯具,灯杆间距40米,个别作适当调整，安装高度10米。
3.照明电缆采用VV22 -1KV 3×35平方毫米和VV22 -1KV 3×25平方毫米电力电缆,距道牙0.5米处直埋敷设,埋深0.8米。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。
4.全线设置一台80KVA箱式变压器,位置设在0+420北红线外,高压电源采用YJV22-10KV3×70平方毫米电缆沿南昌路东侧电缆沟至箱式变路灯专用高压电源引入。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。
5.路灯设置8处接地极,分别设在0+150、0+312、0+565、0+770南北两处,利用照明电缆一芯作接地线,接地电阻要求小于4Ω。
6.施工严格按照《城市道路照明工程施工及验收规程》CJJ89-2001执行。

附件: 标准横断.dwg (2010-4-13 09:05, 524.6 KB) / 下载次数 3
http://www.lq52.com/bbs/attachment.php?aid=3520&k=cfd60e7d7bb53017822e28a4d968c73e&t=1785125995&sid=wDAyai

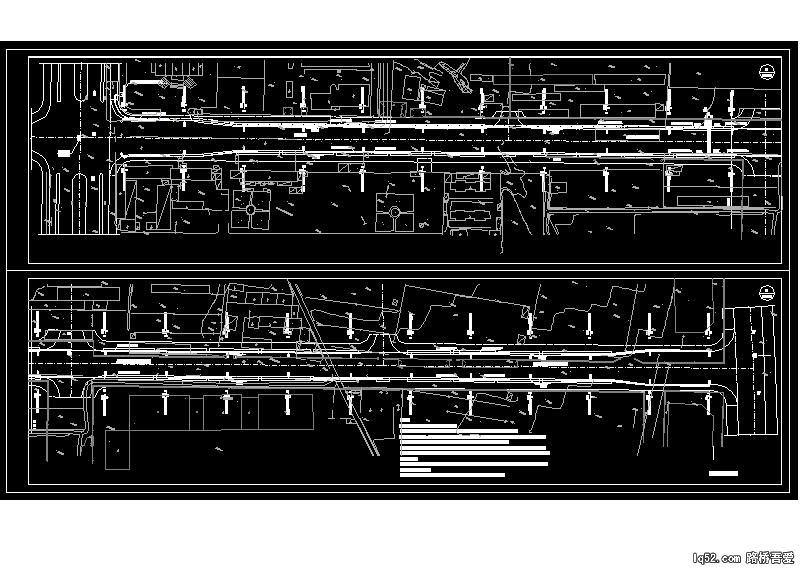

附件: 平面图.dwg (2010-4-13 09:06, 338.29 KB) / 下载次数 3
http://www.lq52.com/bbs/attachment.php?aid=3521&k=02f5d36a308f5d0cb7938342f5041d9d&t=1785125995&sid=wDAyai

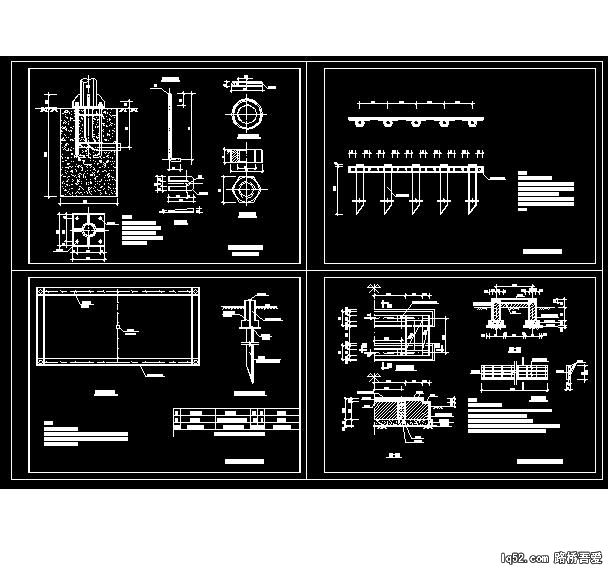

附件: 箱变基础、接地.dwg (2010-4-13 09:06, 175.27 KB) / 下载次数 3
http://www.lq52.com/bbs/attachment.php?aid=3522&k=b0f06ba019c2b1bae1413d283ec003e1&t=1785125995&sid=wDAyai

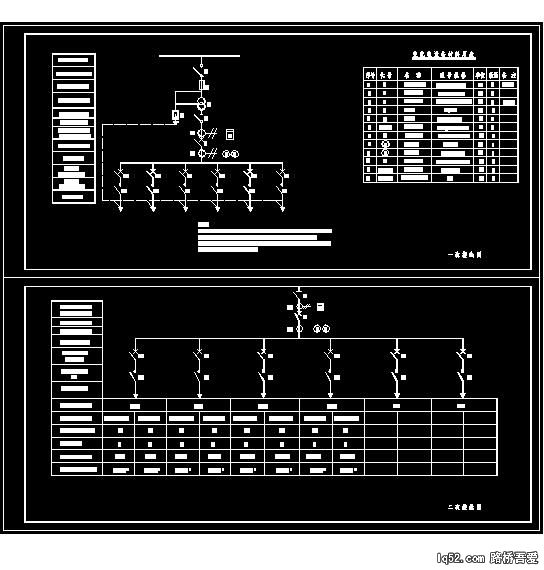

附件: 一次、二次接线图.dwg (2010-4-13 09:06, 73.5 KB) / 下载次数 4
http://www.lq52.com/bbs/attachment.php?aid=3523&k=42f82d3d519bdae798111f59c6c04557&t=1785125995&sid=wDAyai
