高速公路车距确认标线
a） 车距确认标线为白色平行粗实线，用以提供车辆驾驶人保持行车安全距离之参考。视需要设于经常发生超车，易肇事或其他有需要的路段。
b） 车距确认标线应与车距确认标志配合使用。从确认基点0m开始，每隔50m设置一组标线，间隔200m重复设置。见线13。车距确认标线长500cm，宽40cm或45cm，间隔60cm。一般在车行道宽度（350~375cm）范围内画三条标线，见线14。

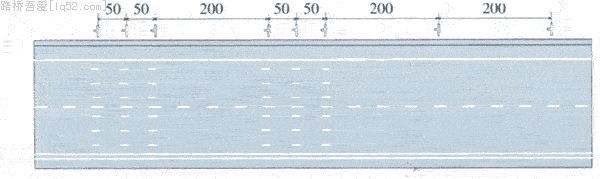

线13 车距确认线 单位：m

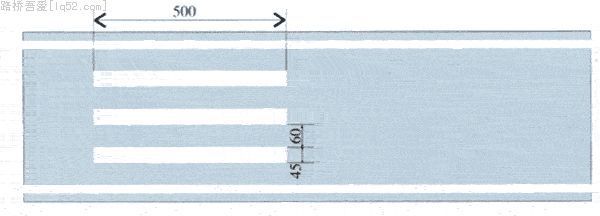

线14 车距确认线尺寸 单位：cm
18．9 高速公路出入口标线
a） 出入口标线是为驶入或驶出匝道车辆提供安全交汇，减少与突出部缘石碰撞的标线。包括出入口的横向标线、三角地带的标线。
b） 出入口标线的颜色为白色。
c） 出入口标线主要用于高速公路和和其他采用立体交叉并有必要划这种标线的道路（如城市快速路）上。
d） 出入口标线按直接式和平行式两种情况设置。直接式的出口标线划法，如线15；平行式的出口标线划法，如线16所示。直接式的入口标线划法，如线17所示；平行式的入口标线划法，如线18所示。出口标线尺寸，如图18所示；入口标线尺寸，如图19所示。应结合立交的形式和出入口匝道的具体线形进行设计布置。

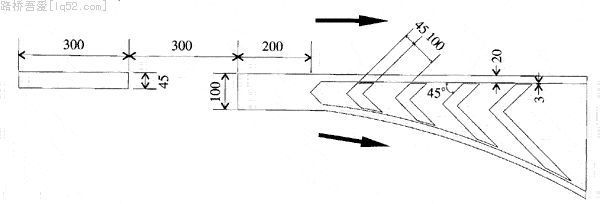

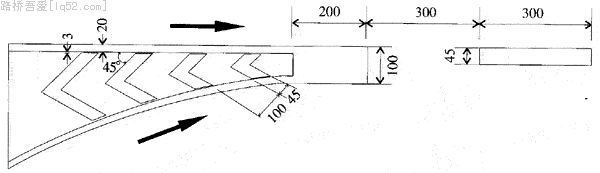

图18 出口标线大样图 单位：cm
图19 入口标线大样图 单位：cm

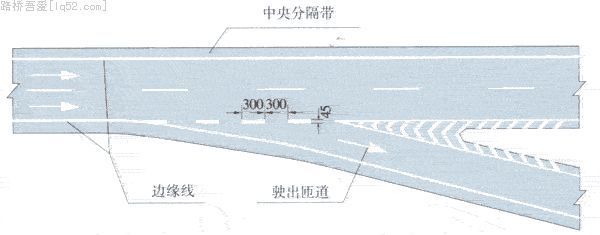

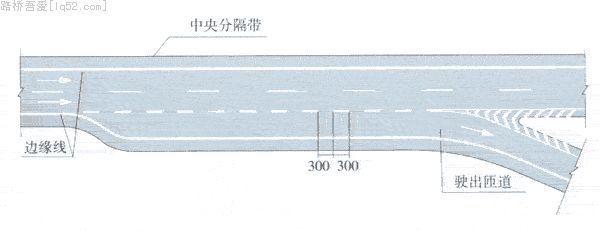

线15 直接式出口标线 单位：cm

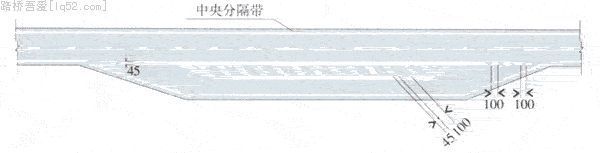

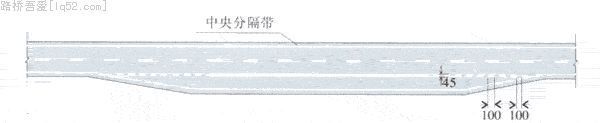

线16 平行式出口标线 单位：cm

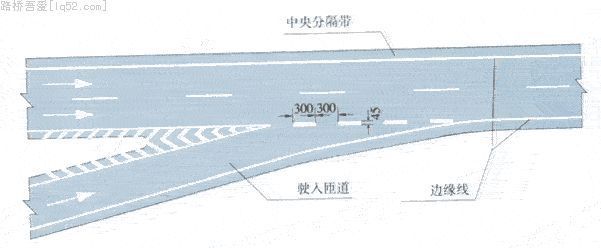

线17 直接式入口标线 单位：cm

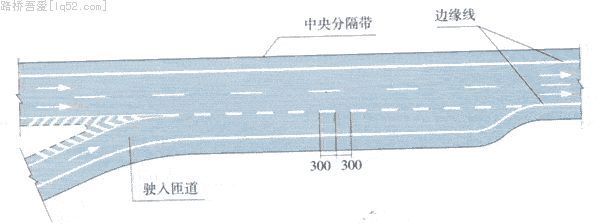

线18 平行式入口标线 单位：cm
18．10 停车位标线
a） 停车位标线表示车辆停放位置。
b） 可在停车场或路边空地，车行道边缘或道路中央位置设置。停车位标线应和停车场标志配合使用。
c） 停车位标线的颜色为白色。
d） 停车位标线可分为：平行式——车辆平行于通道的方向停放，如线19所示；倾斜式——车辆与通道方向成30°~60°角停放，如线20所示；垂直式——车辆垂直于通道的方向停放，线21所示。这三种型式可根据车行道宽度、停放车辆种类、交通量等情况选择采用。

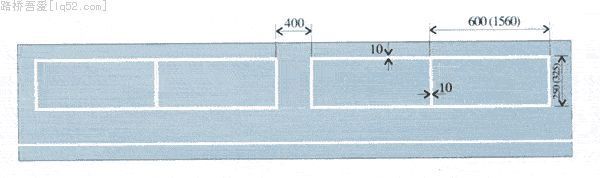

线19 平行式停车位 单位：cm

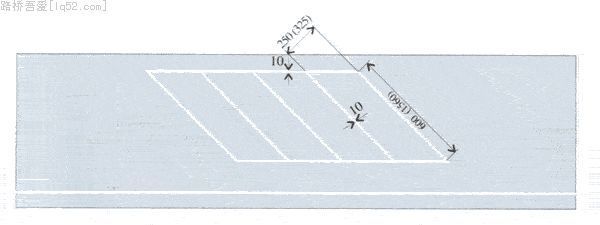

线20 倾斜式停车位 单位：cm

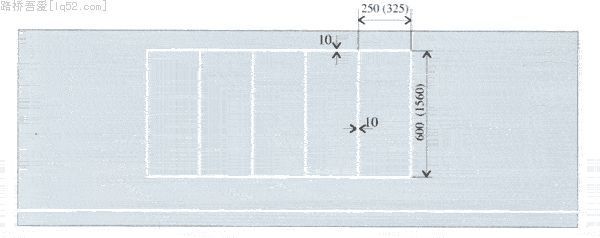

线21 垂直式停车位 单位：cm
e） 停车位标线按两种车型规定尺寸，上限尺寸适用于大中型车辆，下限尺寸适用于小型车辆。
18．11 港湾式停靠站标线
表示公共客车通向专门的分离引道和停靠位置。包括公共客车进出引道的横向标线和斑马线。港湾式停靠站标线的颜色为白色。具体划法，如线22所示。斑马线的形式，如线23所示。
线22 港湾式停靠站 单位：cm
线23 港湾式停靠站 单位：cm
18．12 收费岛标线

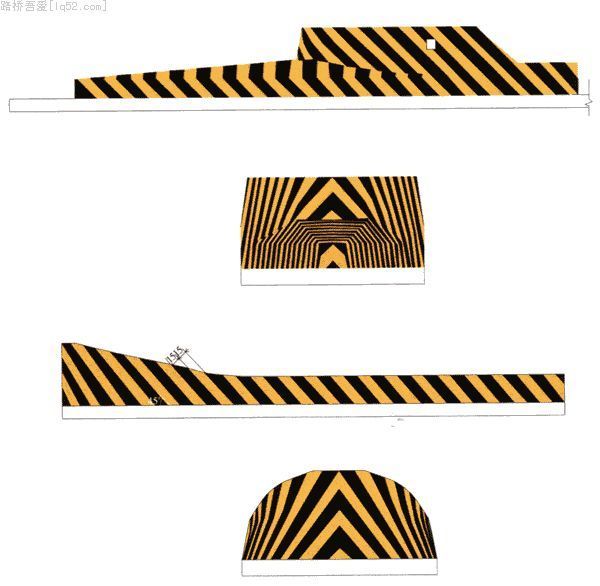

a） 收费岛头标线 表示收费岛的位置，为驶入收费车道的车辆提供清晰的标记。收费岛头标线的颜色为黄黑相间的斜线，线宽各15cm，由岛头中间以45°角向两边标划，标划示例见图20。
图20 收费岛头标线示例 单位：cm
b） 收费岛迎车流方向地面标线 表示收费车道的位置，为缴费车辆提供清晰标记。收费岛头地面标线的颜色为白色，标线宽45cm，成45°斜角。外围标线宽20cm。标线应划在迎行车方向，长1500cm。收费岛迎车流方向地面线见线24。
线24 收费岛地面标线
18．13 导向箭头
a） 导向箭头表示车辆的行驶方向
b） 导向箭头主要用于交叉道口的导向车道内，出口匝道附近及对渠化交通的引导。
c） 导向箭头的颜色为白色。
d） 计算行车速度≤40km/h的道路，导向箭头尺寸，如线25所示，计算行车速度在60km/h~80km/h的道路，导向箭头尺寸，如线26所示。计算行车速度≥100km/h的道路，导向箭头尺寸如线26中括号内数字。

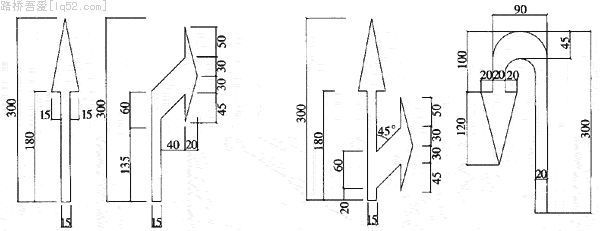

线25 计算行车速度≤40km/h的导向箭头尺寸 单位：cm

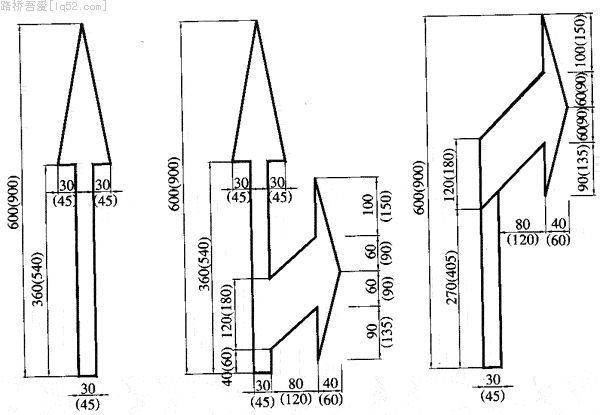

线26 计算行车速度60~80km/h时的导向箭头尺寸 单位：cm
计算行车速度≥100km/h时的导向箭头尺寸（括弧内数）
e） 如需划合流车道箭头，可将直行箭头向合流车道方向倾斜30°使用，如需向左转弯或向左向右转弯，可将图中向右转弯箭头反向使用。
18．14 路面文字标记
a） 路面文字标记是利用路面文字，指示或限制车辆行驶的标记。路面文字标记的高度应根据计算行车速度确定，计算行车速度≤40km/h时，字高为3m；计算行车速度为60~80km/h，字高为6m，计算行车速度≥100km/h时，字高为9m。
b） 最高速度限制标记
表示限制车辆行驶的最高速度。用于需要限制车辆最高行驶速度的车道起点和其他适当位置。限速用数字的颜色为黄色。限速数字见线27。限速数值可根据实际需要确定。

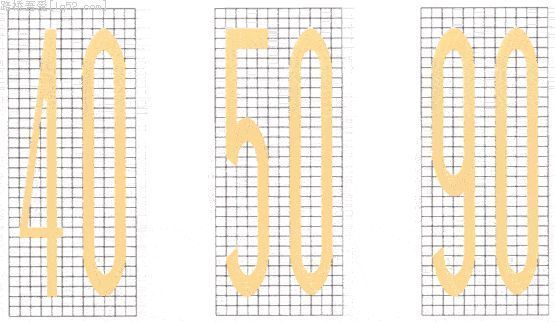

线27 最高速度
c） 大型机动车道标记用于大型机动车道内。可在各较大的交叉路口外，重复设置。本标记为白色，大型机动车道标记见线28。文字标记应竖向排列。

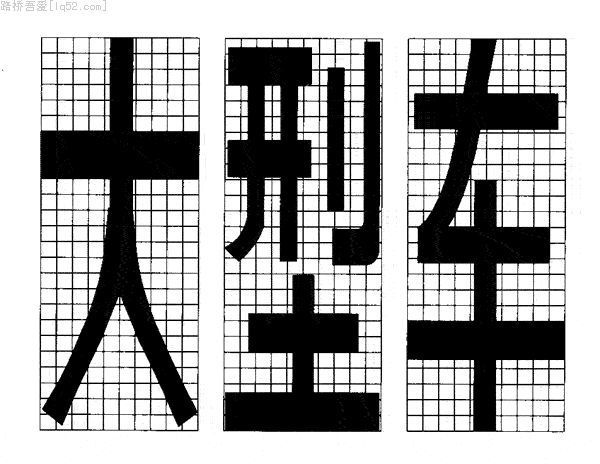

线28 大型车
d） 小型机动车道标记用于小型机动车道内。可在各较大的交叉路口外，重复设置。本标记为白色，小型机动车道标记见线29。文字标记应竖向排列。

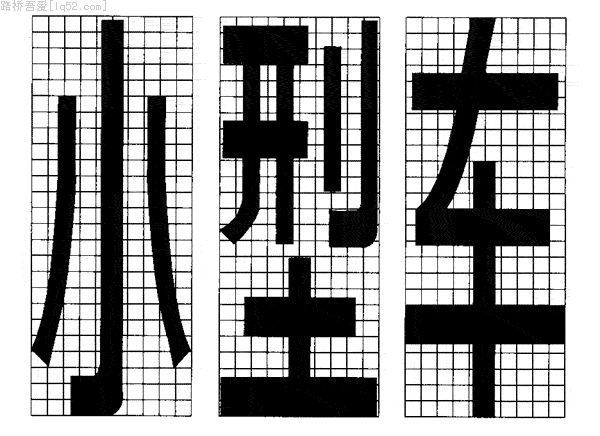

线29 小型车

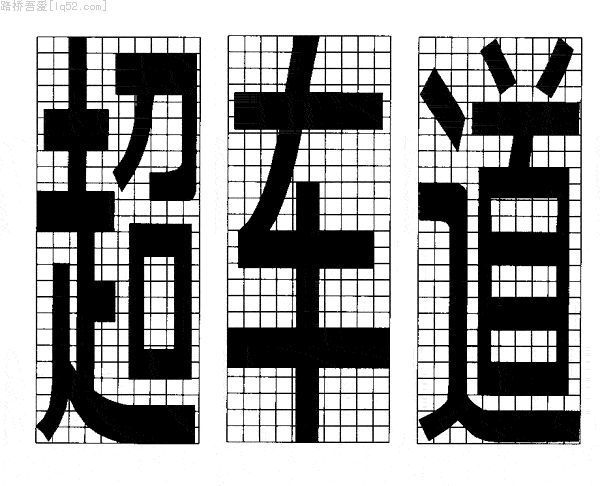

e） 超车道标记用于超车车道内。可在各较大的交叉路口外，重复设置。本标记为白色，超车道标记见线30。文字应竖向排列。
线30 超车道
19 禁止标线
19．1 禁止标线的分类
19．1．1 纵向禁止标线
a） 禁止超车线
b） 禁止变换车道线
c） 禁止路边停放线
19．1．2 横向禁止标线
a） 停止线
b） 停车让行线
c） 减速让行线
19．1．3 其他禁止标线
a） 非机动车禁驶区标线
b） 导流线
c） 网状线
d） 专用车道线
e） 禁止掉头线
19．2 禁止超车线
a） 中心黄色双实线。表示严格禁止车辆跨线超车或压线行驶。用以划分上下行方向各有两条或两条以上机动车道而没有设置中央分隔带的道路。本标线为黄色双实线，线宽为15cm，两标线的间隔为15~30cm见线31。除交叉路口或允许车辆左转弯（或回转）路段外，均应连续设置。其设置例见图21。

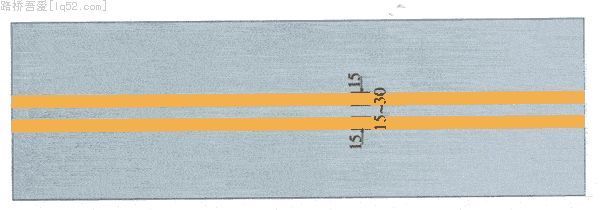

线31 中心黄色双实线 单位：cm

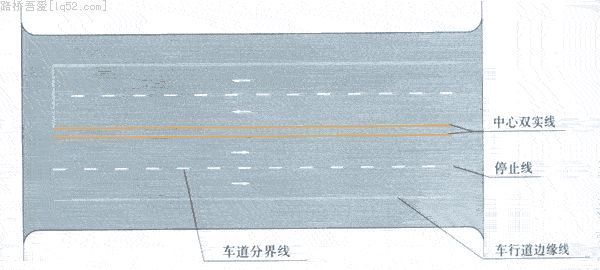

图21 中心黄色双实线设置示例

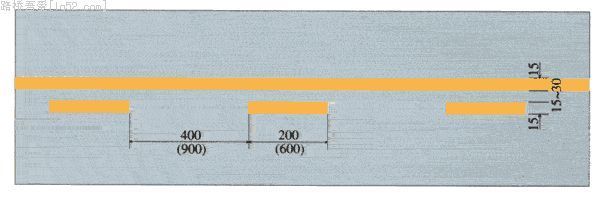

b） 中心黄色虚实线。为一条实线和一条与其平行的虚线组成的标线。表示实线一侧禁止车辆越线超车或向左转弯，虚线一侧准许车辆越线超车或向左转弯。用以划分双向通行的三条机动车道道路，以及需要实行单侧禁止超越的其他道路。本标线为黄色虚实线，线宽为15cm，两标准线的间隔为15~30cm。如线32。
线32 中心黄色虚实线 单位：cm

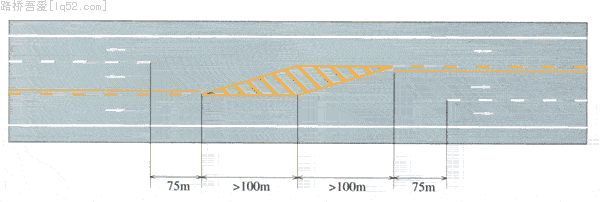

双向通行的三车道道路，中心虚实线的设置应根据交通量、车辆种类及交通安全的需要精心设计。凡一个方向车道数从两车道改变为一车道（或从一车道改变为两车道）的路段应采用过渡标线，如线33。视距小于M值的平曲线其中心线的划法如线34。
线33 三车道标线
计算行车速度V＞60km/h 斜率i≥1∶50 M=最小视距
计算行车速度V≤60km/h 斜率i≥1∶20
线34 视距小于M值时，三车道道路在平曲线的中心线划法
c） 中心黄色单实线。表示不准车辆跨线超车或压线行驶。凡上下行方向各只有一条或两条车道（一条机动车道和一条非机动车道）的道路，和双向通行三车道道路，在视距受限制的竖曲线、平曲线路段及有其他危险需要禁止超车的路段，均应划中心单实线。本标线为黄色，线宽15cm。视距小于M值的平曲线，其中心线的划法如线35、线36。视距小于M值的竖曲线，其中心实线的划法如线37、线38。
计算行车速度V＞60km/h L≥100m 计算行车速度V≤60km/h L≥50m

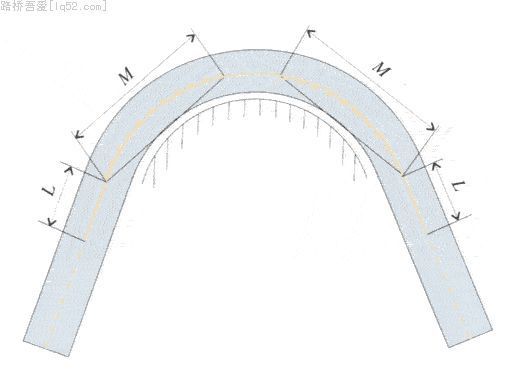

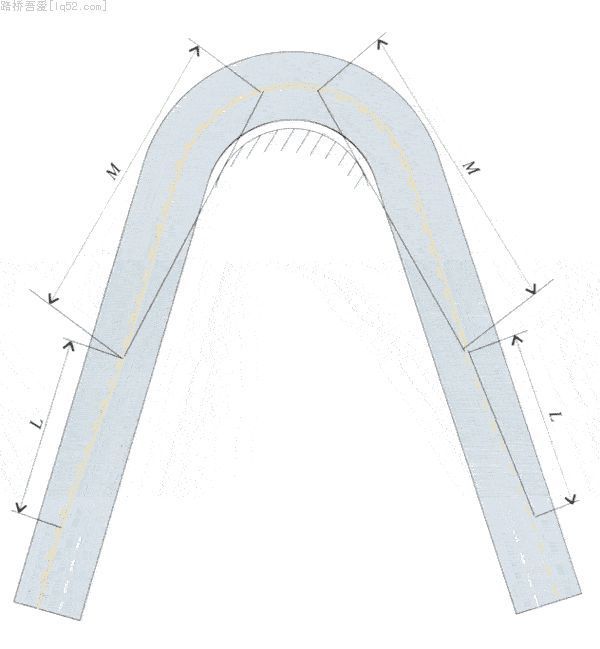

线35 视线距小于M值时，双向二车道道路在平曲线的中心线划法
计算行车速度V＞60km/h L≥100m
计算行车速度V≤60km/h L≥50m

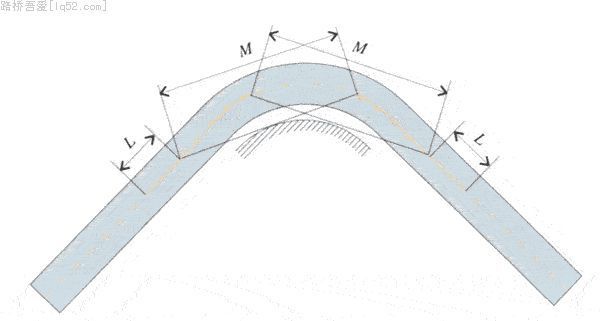

线36 视距小于M值时，双向二车道道路在平曲线的中心线划法
计算行车速度V＞60km/h L≥100m D=40m 斜率i≥1∶50
计算行车速度V≤60km/h L≥50m D=20m 斜率i≥1∶20

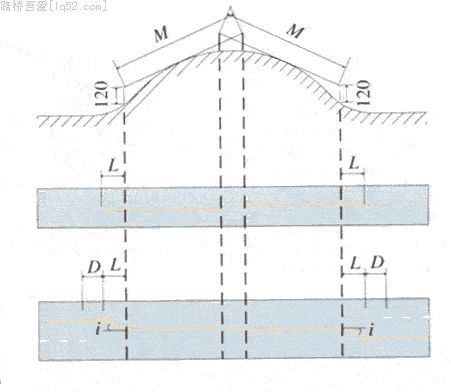

线37 视距小于M值时，在道路竖曲线上的中心线划法
计算行车速度V＞60km/h L≥100m D=40m 斜率i≥1∶50
计算行车速度V≤60km/h L≥50m D=20m 斜率i≥1∶20
线38 视距小于M值时，在道路竖曲线上的中心线划法
19．3 禁止变换车道线。用于禁止车辆变换车道和借道超车。设于交通特别繁杂而同向具有多条行车道的桥梁、隧道、弯道、坡道、车行道宽度渐变路段、交叉口驶入段、接近人行横道线的路段或其他认为需要禁止变换车道的路段。本标线为白色实线，线宽为15cm如线39。
线39 禁止变换车道线
19．4 禁止路边停放车辆线

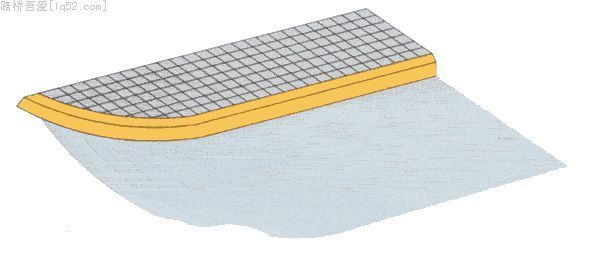

19．4．1 禁止路边长时停放车辆线。用以指示禁止路边长时停放车辆的路段，在道路缘石正面及顶面划黄色虚线。无缘石的道路可标划于路面上，距路面边缘以30cm为度。黄色虚线的宽度为15cm，或与缘石宽度相同，线段长100cm，间隔100cm。本标线可配合“禁止停放”路面文字和禁止停放标志一并使用，并可根据需要在辅助标志上标明禁止路边停放车辆的时间或区间。本标线的划法见线40。

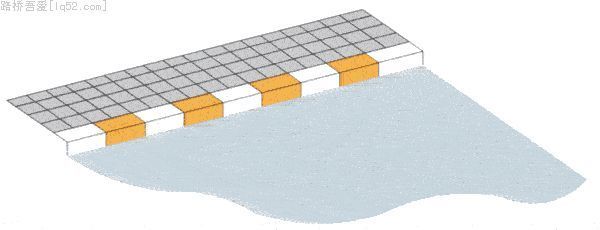

线40 禁止路边长时停放车辆线
19．4．2 禁止路边临时或长时停放车辆线。用以指示禁止路边临时或长时停放车辆的路段，在道路缘石正面及顶面划黄色实线，无缘石的道路可标划于路面上，距路面边缘以30cm为度。黄色实线的宽度为15cm，或与缘石宽度相同，标划的长度表示禁停的范围。本标线可配合“禁止临时停放”路面文字和禁止停放标志一并使用。并可根据需要在辅助标志上标明禁止路边停放车辆的时间或区间。本标线的划法见线41。
线41 禁止路边临时或长时停放车辆线
19．5
