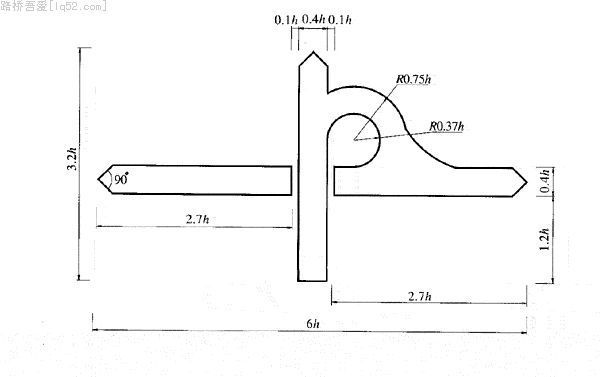

图H52
　　

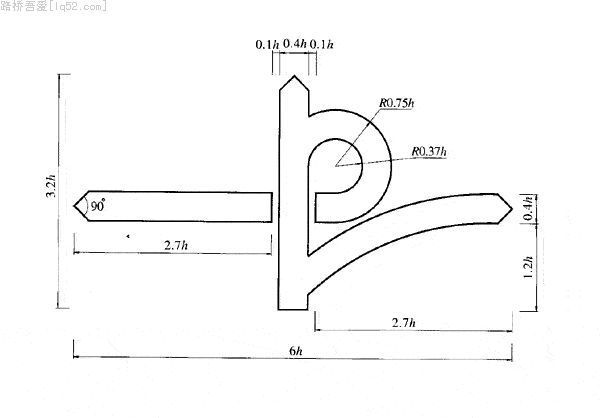

　　图H53
　　

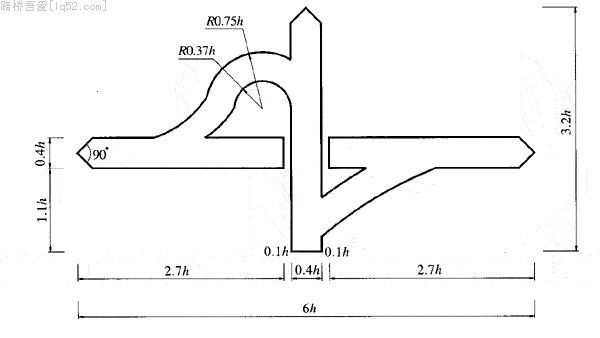

　　图H54
　　

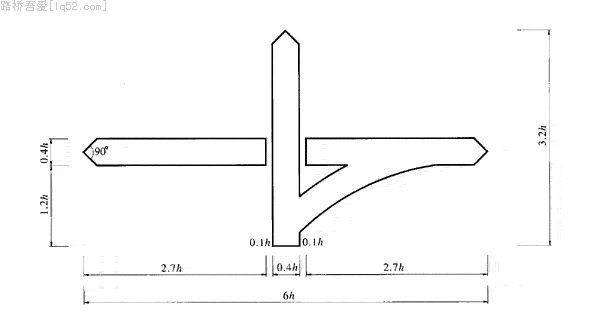

　　图H55
　　

　　图H56
　　

　　图H57
　　

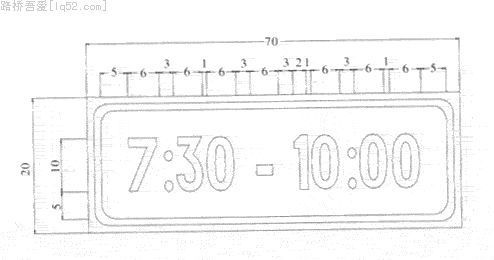

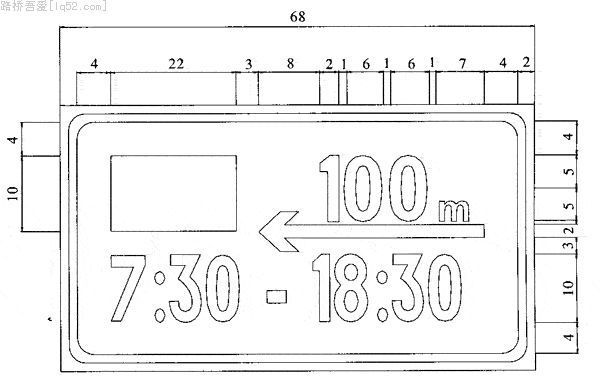

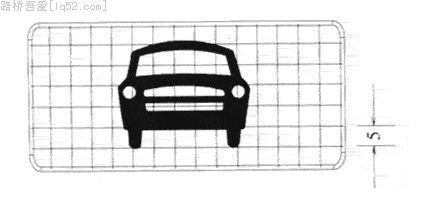

　　图H58 单位：cm
　　

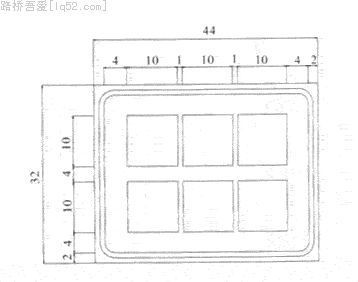

　　图H59 单位：cm
　　

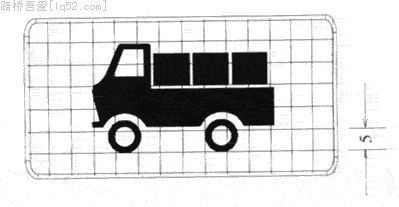

　　图H60 单位：cm
　　

　　图H61 单位：cm
　　

　　图H62 单位：cm

　　附录I
　　（提示的附录）

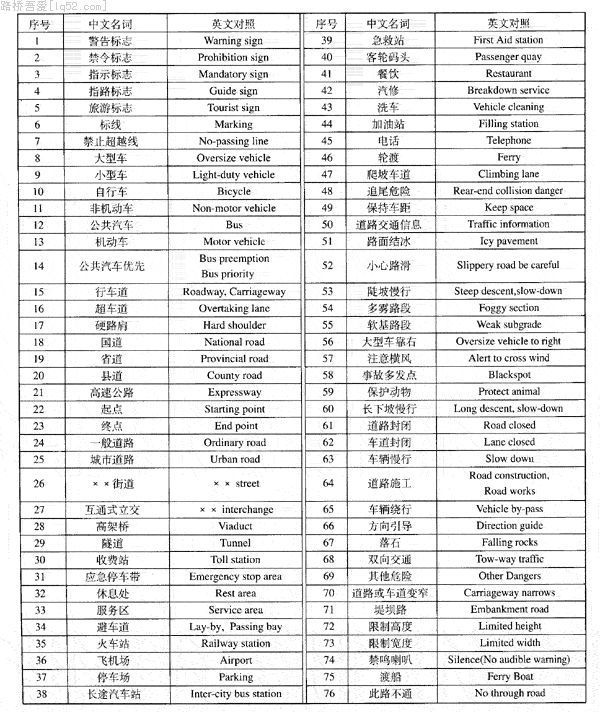

　　交通标志专用名词中英对照
　　

　　附录J
　　（提示的附录）
　　道路施工安全设施设置示例
　　道路因施工、养护或其他情况致交通受阻，应根据道路交通的实际需要设置施工标志、路栏、锥形交通路标等安全设施，夜间应有反光或施工警告灯号，必要时应使用信号或派旗手管制交通。
　　设置示例见图J1~图J15。
　　

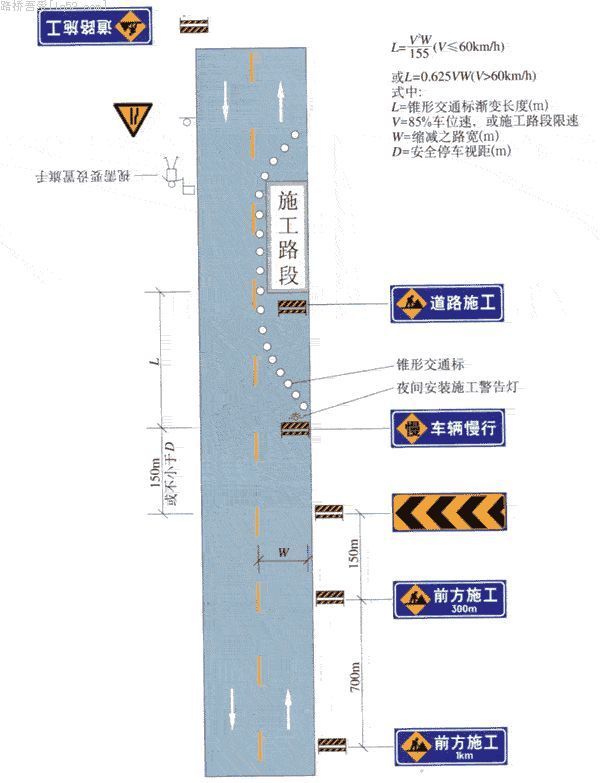

　　图J1 双车道路面局部施工时设施布设例
　　

　　图J2 视距不良双车道路面局部施工时设施布设例
　　

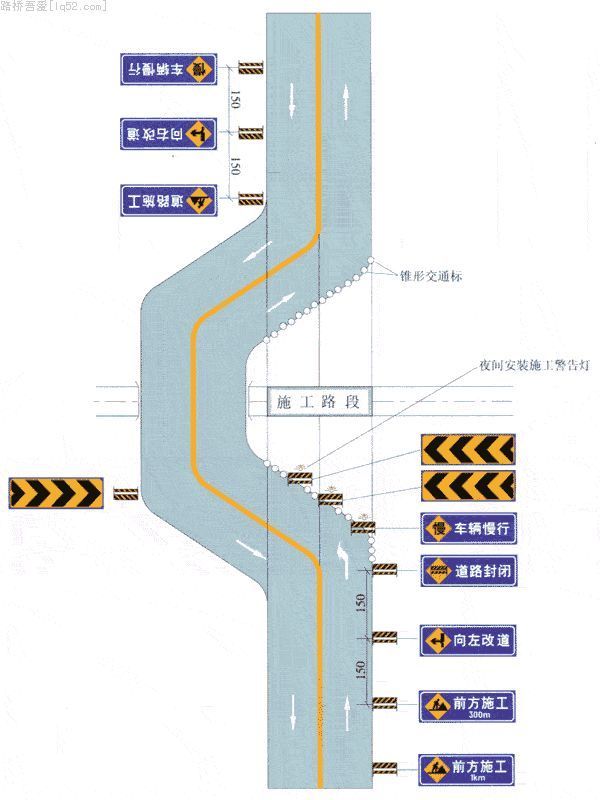

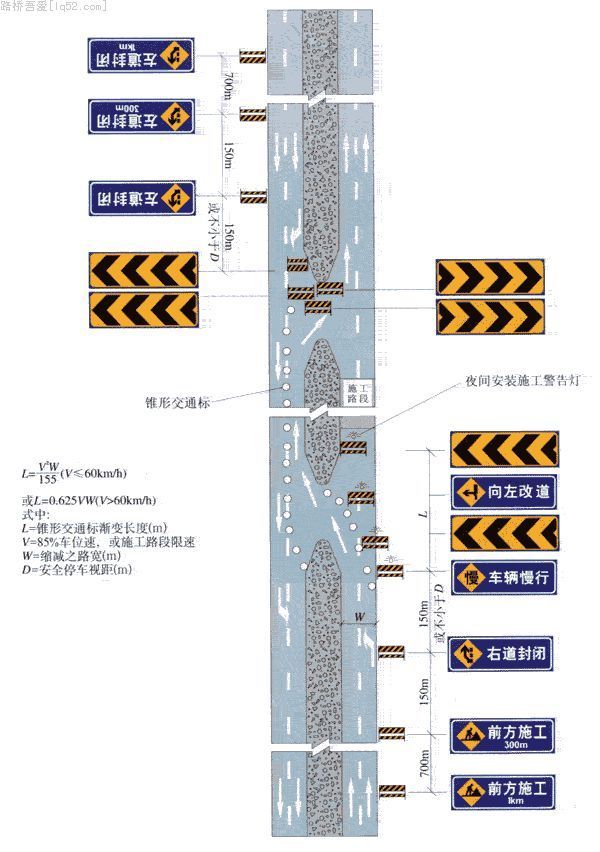

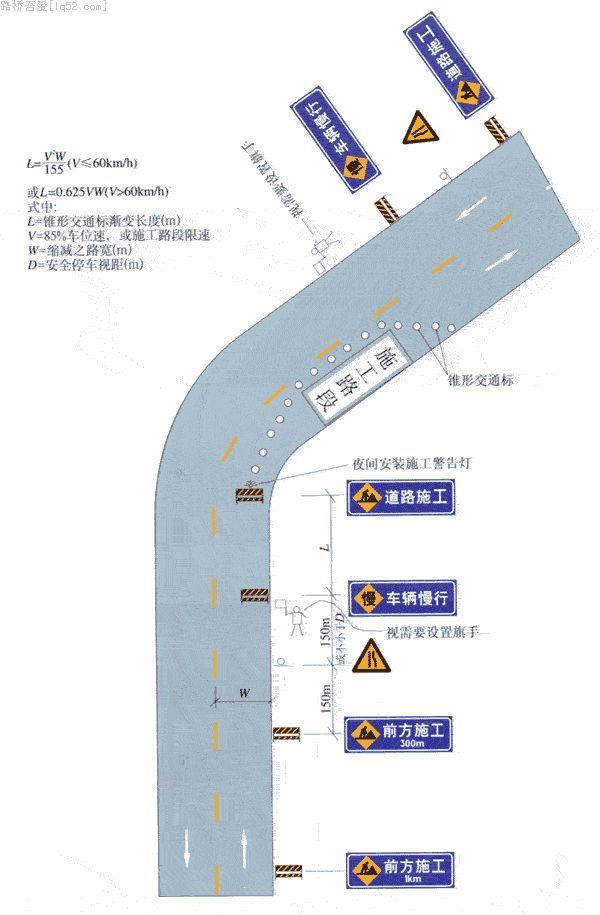

　　图J3 改道施工时设施布设例
　　

　　图J4 四车道以上道路一侧路面施工时设施布设例
　　

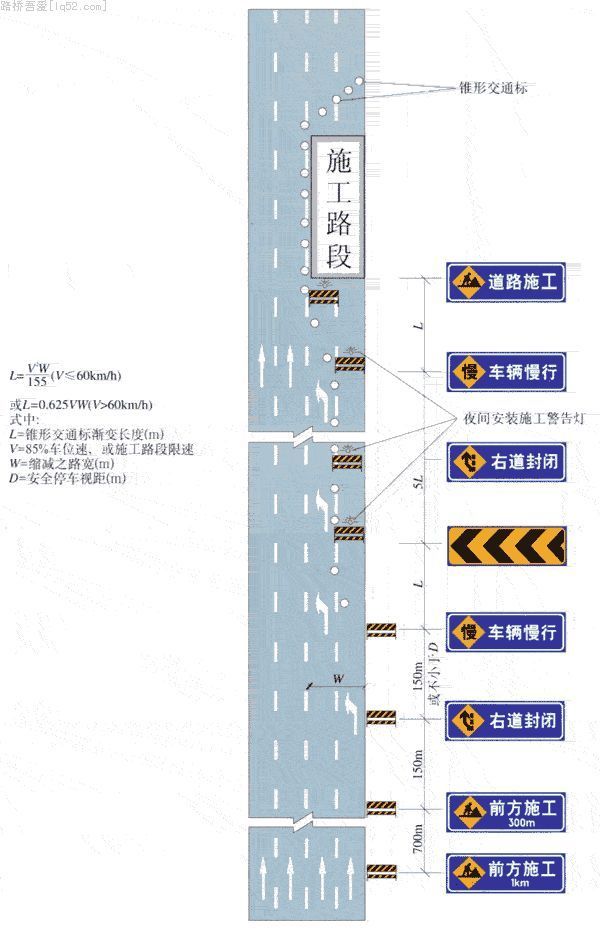

　　图J5 同向车道中有一条车道路面施工时设施布设例
　　

　　图J6 同向车道中有二条车道以上路面局部施工时的设施布设例
　　

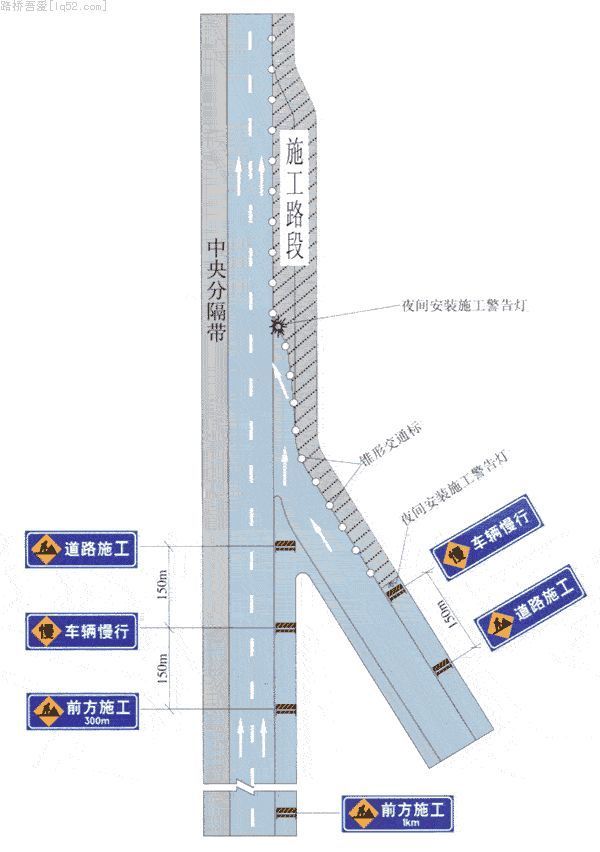

　　图J7 高速公路一侧施工，利用中央分隔带紧急开口绕行时的设施布设例
　　

　　图J8 市区道路交叉口，有一侧路面施工时的设施布设例
　　

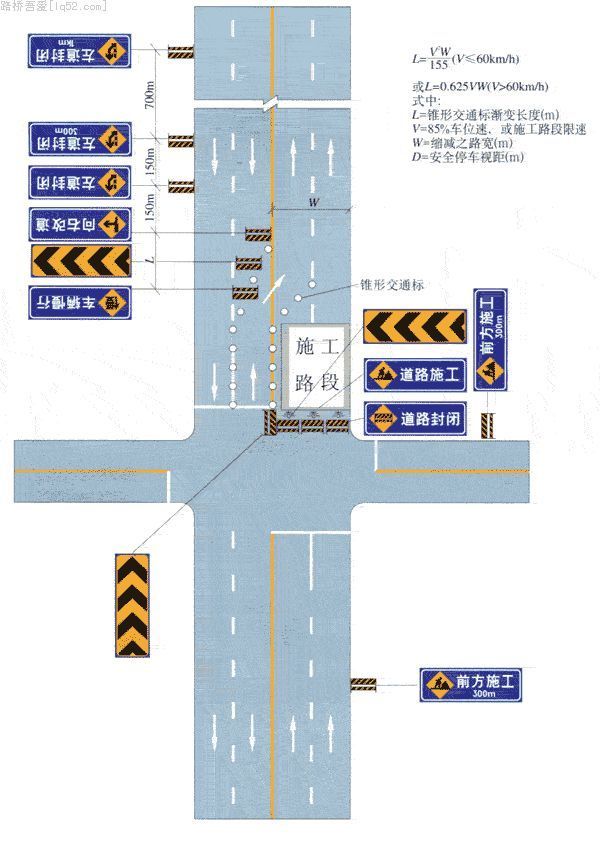

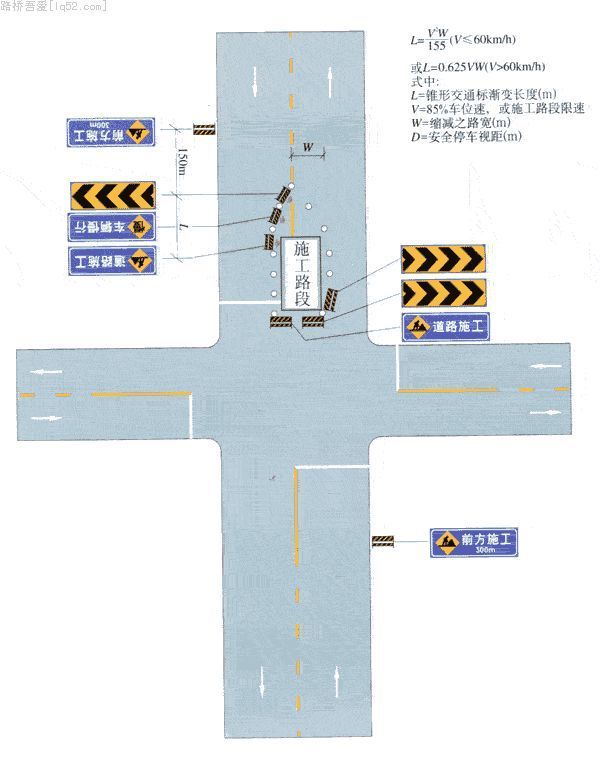

　　图J9 市区道路交叉口中心线附近施工时的设施布设例
　　

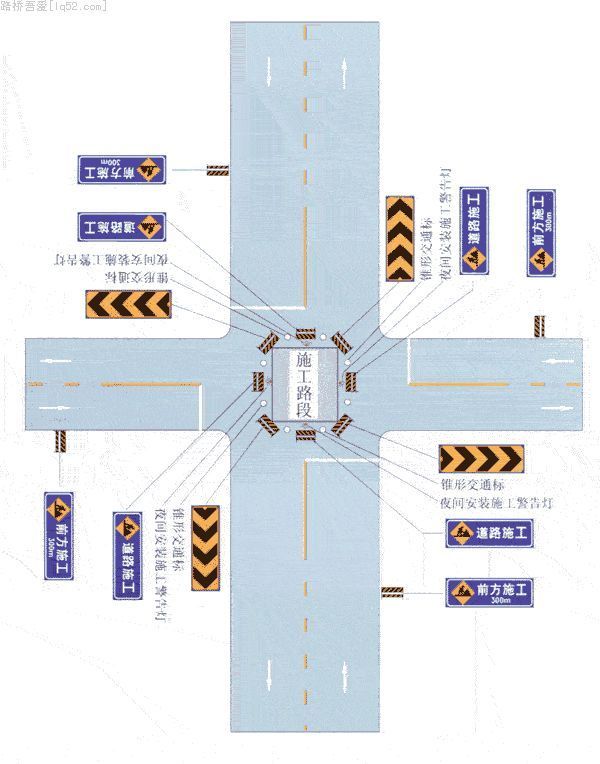

　　图J10 市区道路交叉口中心施工时的设施布设例
　　

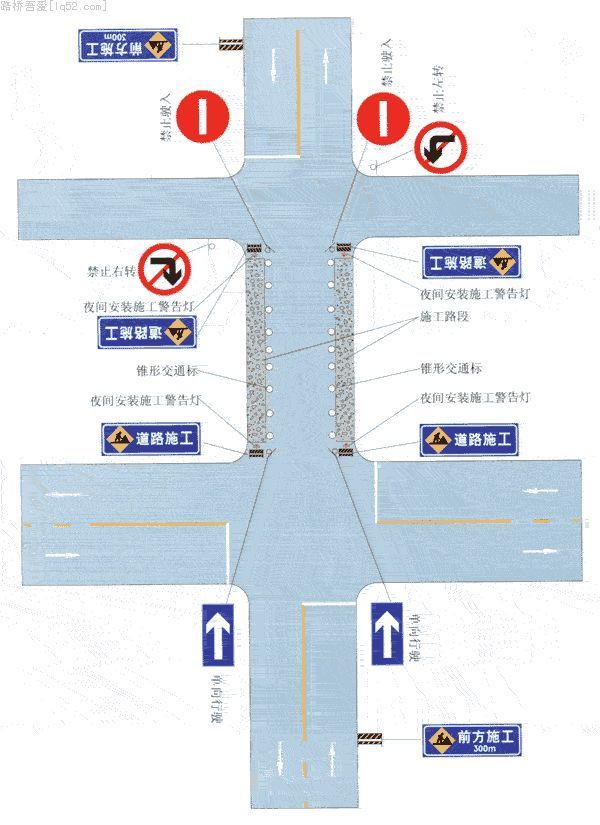

　　图J11 市区道路两侧施工只能单向行驶时的设施布设例
　　

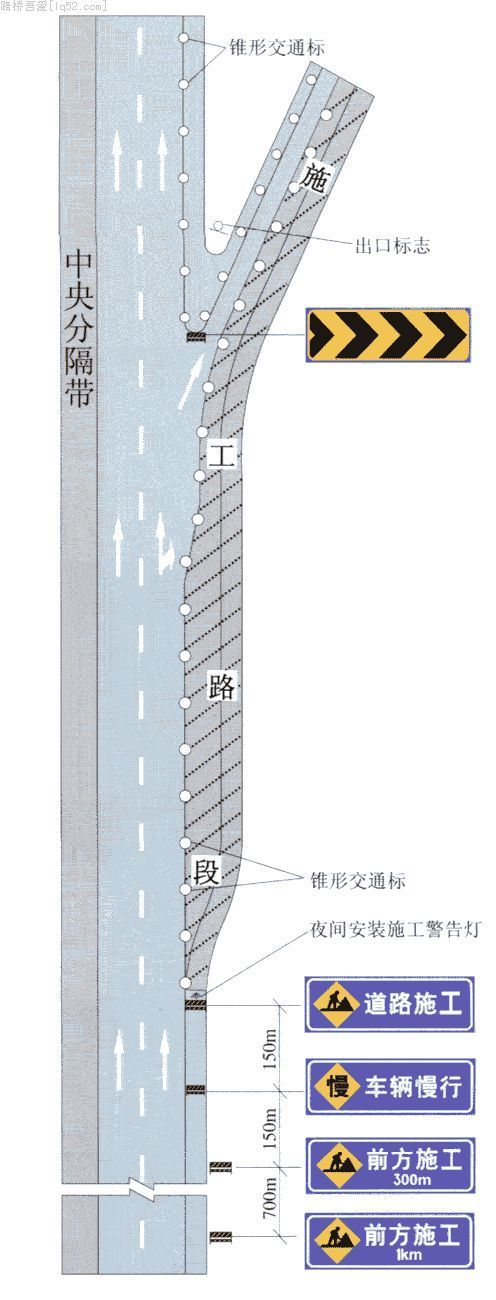

　　图J12 高速公路出口三角地带附近施工时的设施布设例
　　

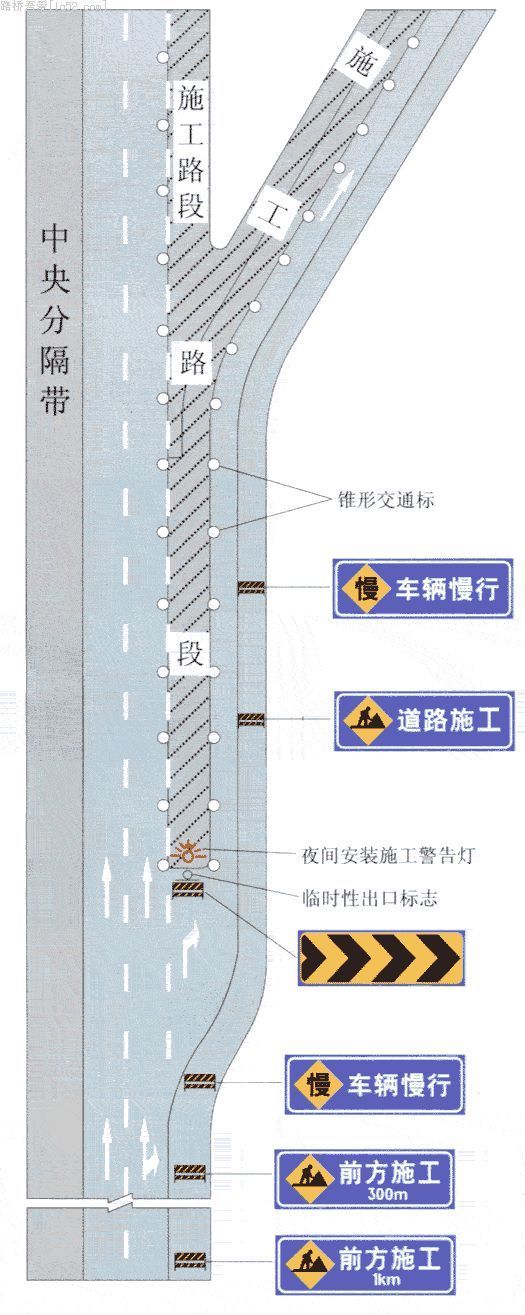

　　图J13 高速公路出口减速车道施工时的设施布设例
　　

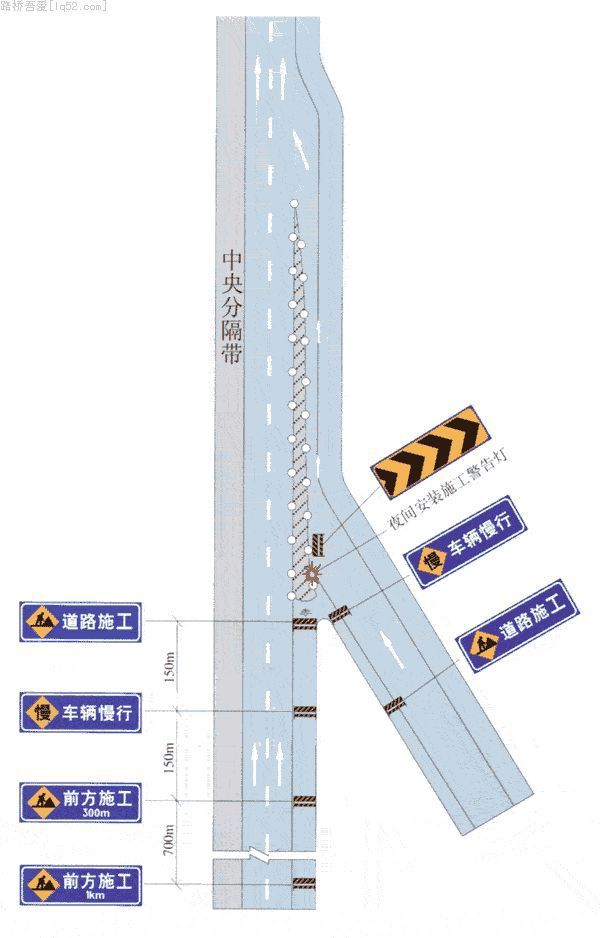

　　图J14 高速公路入口加速车道边缘施工时的设施布设例
　　

　　图J15 高速公路入口加速车道施工时的设施布设例

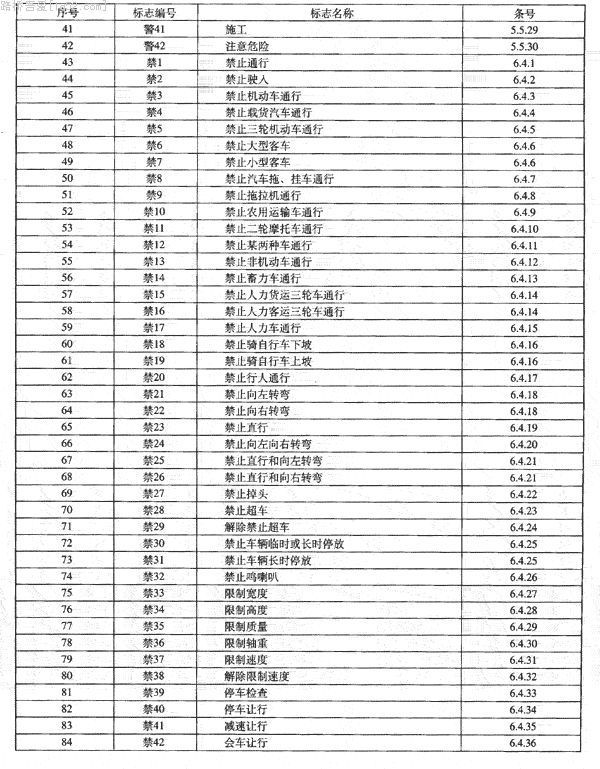

　　附录K
　　（提示的附录）

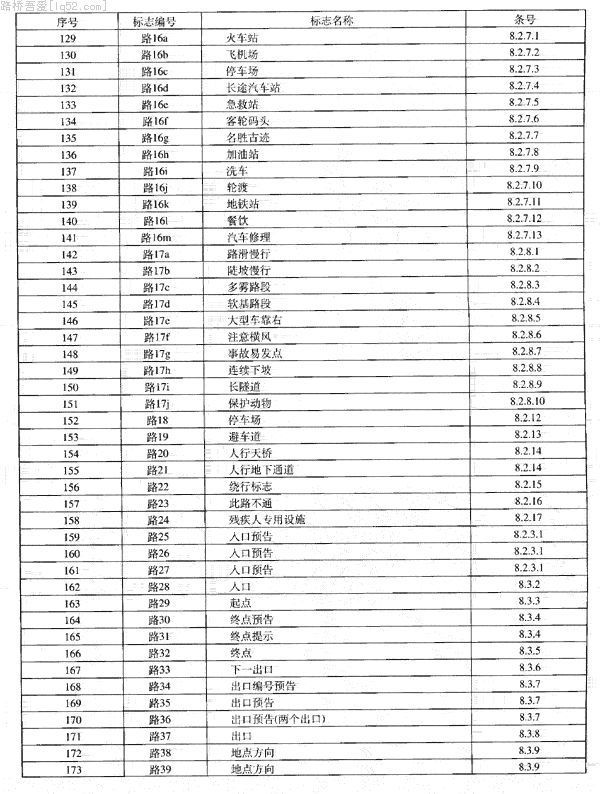

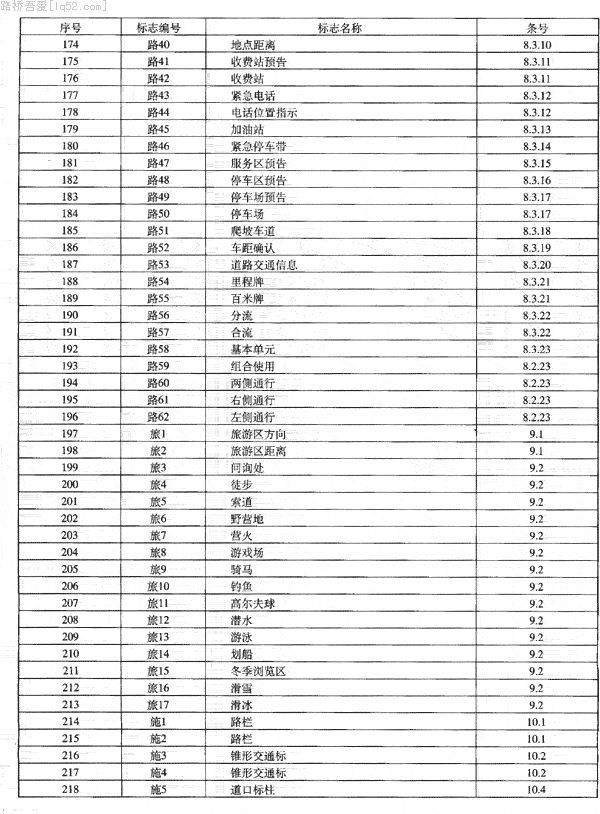

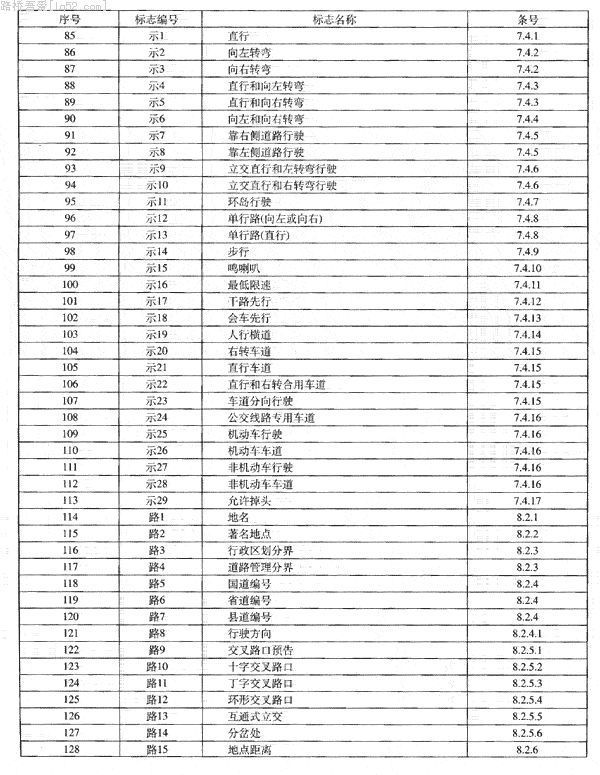

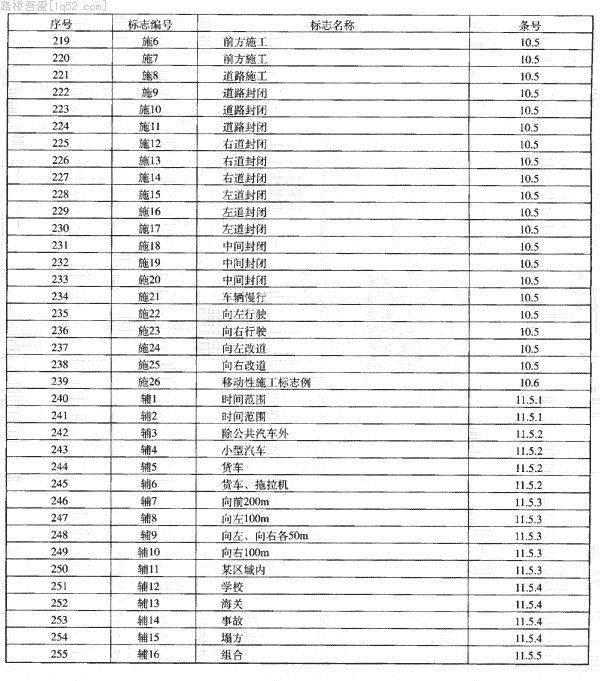

　　交通标志中文名称索引
　　

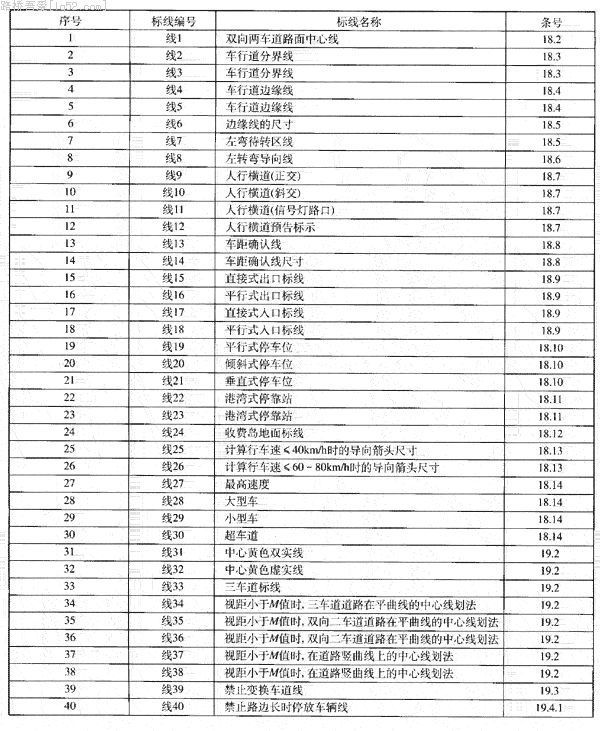

　　附录L
　　（提示的附录）

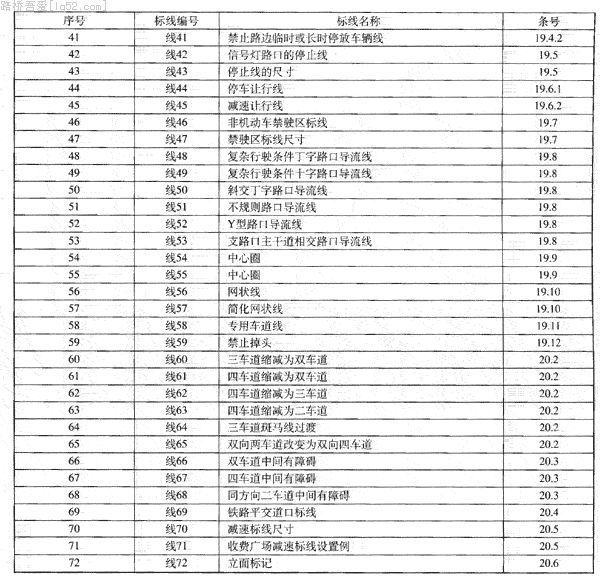

　　交通标线中文名称索引
　　
